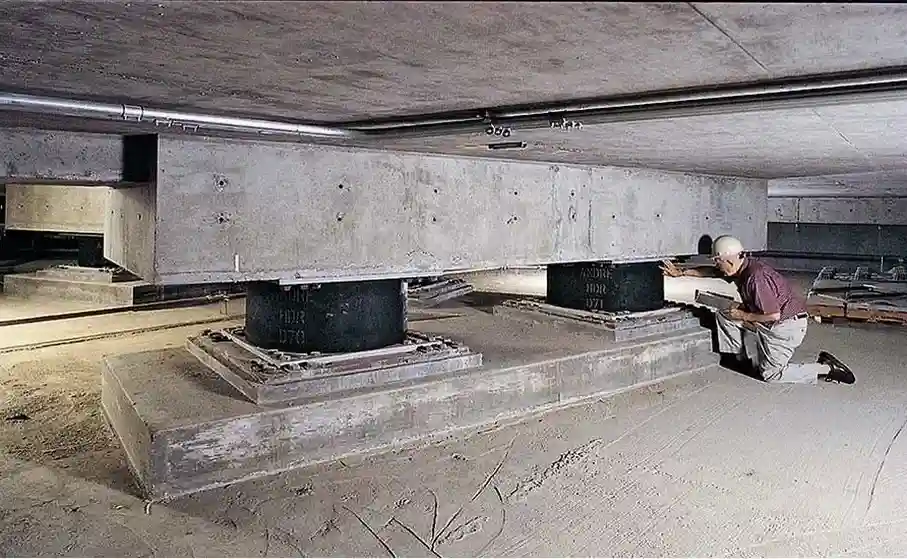

Um erro recorrente em empreendimentos de múltiplos pavimentos no ABC Paulista é tratar a análise sísmica como item dispensável, confiando apenas no prescritivo da NBR 15421 sem verificação por histórico de resposta. Em Sao Bernardo do Campo, onde a aceleração sísmica de projeto (PGA) para estruturas essenciais atinge 0,10 g conforme o mapa de ameaça sísmica brasileiro, ignorar a interação solo-estrutura em espectro pode comprometer o desempenho esperado. O projeto de isolamento sísmico de base reduz as forças transmitidas à superestrutura, desacoplando o movimento do terreno por meio de dispositivos com baixa rigidez horizontal e alta capacidade de recentragem. Aplicamos métodos de análise não linear tempo-história (NLTHA) e espectro de capacidade, respeitando os critérios da ABNT NBR 15421:2006 e as diretrizes do ASCE/SEI 7 quando o projeto exige validação internacional. Quando a estratigrafia local apresenta intercamadas de argila siltosa mole sobre o embasamento cristalino, combinamos essa análise com o ensaio CPT para refinar o perfil de velocidades de onda cisalhante.
O isolamento sísmico de base reduz as forças sísmicas na superestrutura em até 60 por cento, mantendo a estrutura no regime elástico durante o sismo de projeto.
Abordagem e escopo
Particularidades da região
Sao Bernardo do Campo situa-se sobre terrenos pré-cambrianos do Complexo Embu, com ocorrência de granitos e migmatitos bastante fraturados nas cotas mais elevadas e pacotes de sedimentos terciários nas várzeas dos ribeirões. A variabilidade lateral do topo rochoso, que pode oscilar de 5 a 30 metros de profundidade em menos de 100 metros de distância, gera contrastes de impedância sísmica capazes de amplificar ondas S em frequências próximas ao período fundamental de edifícios altos. Um projeto de isolamento sísmico de base que desconsidere esse efeito de sítio corre o risco de subdimensionar o deslocamento do sistema de isolamento ou de posicionar o período isolado em região de amplificação ressonante. A presença de nível d'água elevado durante o verão introduz ainda efeitos de redução de tensão efetiva que impactam a resposta dinâmica da fundação. Realizamos análises de interação solo-estrutura com molas distribuídas calibradas via retroanálise de ensaios sísmicos in situ para mitigar esses riscos.
Marco normativo
ABNT NBR 15421:2006 – Projeto de estruturas resistentes a sismos, ABNT NBR 6122:2019 – Projeto e execução de fundações, ASCE/SEI 7-22 – Minimum Design Loads for Buildings (quando requerido)
Outros serviços relacionados
Definição de parâmetros sismológicos
Espectro de ameaça uniforme (UHS) e espectro de projeto ajustado por classe de terreno conforme NBR 15421.
Seleção e modelagem de isoladores
Curvas força-deslocamento bilineares, dependência da taxa de carregamento e análise de sensibilidade paramétrica.
Análise dinâmica não linear
Integração passo a passo com acelerogramas compatíveis com o espectro de projeto, incluindo cenários de sismo máximo considerado.
Detalhamento e interface com fundações
Desenhos de ligação isolador-pilar, especificação de chumbadores e detalhes de proteção contra incêndio e corrosão.
Parâmetros típicos
Dúvidas comuns
O isolamento sísmico de base se justifica em Sao Bernardo do Campo, já que o Brasil não tem grandes terremotos?
Sim. A sismicidade intraplaca brasileira é moderada, mas eventos como o de Caraíbas (1990, magnitude 5.1) e o de Itacarambi (2007, magnitude 4.9) mostram que estruturas essenciais podem ser solicitadas. Em Sao Bernardo do Campo, a NBR 15421 classifica a região com PGA de até 0,10 g, o que torna o isolamento sísmico uma alternativa eficiente quando o desempenho esperado exige funcionalidade contínua após o sismo.
Qual o custo aproximado de um projeto de isolamento sísmico de base?
O valor do projeto de isolamento sísmico de base parte de R$ 100.000, variando conforme a complexidade da estrutura, número de isoladores e tipo de análise requerida (espectral ou NLTHA). Este valor inclui a definição dos parâmetros sismológicos e a modelagem numérica completa.
Que tipo de isolador é mais adequado para um edifício residencial alto em solo residual de granito?
Em solo residual de granito com velocidades de cisalhamento (Vs30) entre 300 e 500 m/s, isoladores elastoméricos de alto amortecimento (HDRB) costumam oferecer boa relação custo-benefício para edifícios residenciais de até 25 pavimentos. O período isolado típico fica entre 2,5 e 3,5 segundos, afastado do pico espectral da maioria dos registros brasileiros.
