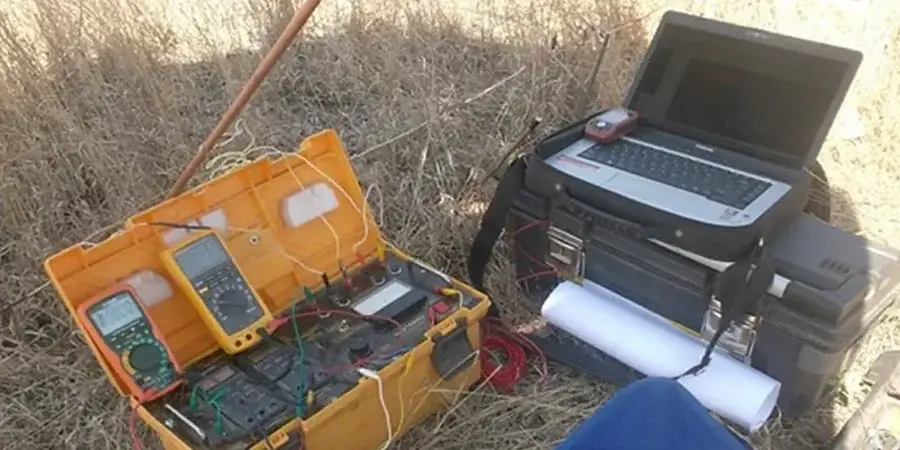

Os eletrodos de aço inoxidável são cravados no solo em linha reta, conectados ao resistivímetro que injeta corrente contínua e lê a diferença de potencial entre os pontos. Em São Bernardo do Campo, onde a geologia transita entre sedimentos terciários da Bacia de São Paulo e rochas cristalinas do Planalto Paulista, a configuração Schlumberger ou Wenner define qual camada será investigada. O arranjo quadripolo decifra a resistividade aparente em profundidades que podem ultrapassar 100 metros, dependendo da abertura entre eletrodos. A calibração do equipamento segue procedimentos internos do laboratório, acreditado ISO 17025, e a interpretação dos dados passa por inversão geoelétrica para gerar o perfil 1D ou 2D que o engenheiro civil ou ambiental precisa para decidir sobre fundações, escavações ou remediação de áreas contaminadas. Em paralelo, o ensaio com poços de inspeção fornece a correlação direta do perfil estratigráfico com as anomalias de resistividade detectadas.
A inversão de curvas de resistividade aparente revela contatos geológicos que a sondagem mecânica isolada não alcança, especialmente em terrenos com matacões e diques de diabásio típicos do Planalto Paulista.
Abordagem e escopo
Particularidades da região
Uma indústria metalúrgica na região do Alvarenga precisava ampliar o galpão sobre um platô onde a sondagem mecânica havia parado em matacão a 8 metros, sem definir se havia solo mole abaixo da linha de blocos. A omissão de um SEV antes da cravação de estacas metálicas poderia ter gerado recalques diferenciais e paralisação da obra por revisão de projeto. Com as SEVs executadas em malha de 20 metros, o perfil de resistividade revelou uma lente de argila orgânica saturada entre 12 e 18 metros, contornada pelo topo rochoso irregular. O projeto de fundação foi redirecionado para estacas escavadas de maior comprimento, apoiadas na rocha sã, e a obra retomou sem surpresas geológicas. Em São Bernardo do Campo, ignorar a variabilidade lateral dos sedimentos da Bacia de São Paulo é o erro mais comum que vemos em relatórios exclusivamente baseados em sondagens pontuais.
Recurso em vídeo
Marco normativo
ABNT NBR 15935:2011 — Investigações ambientais — Aplicação de métodos geofísicos, ABNT NBR 7117-1:2020 — Medição da resistividade e determinação da estratificação do solo, ABNT NBR 6122:2022 — Projeto e execução de fundações (requisitos para investigação geotécnica complementar)
Outros serviços relacionados
Mapeamento de aquíferos e nível d'água
Perfil de SEV para identificar o topo do aquífero sedimentar e a interface com o embasamento cristalino, auxiliando na locação de poços tubulares profundos em bairros como Riacho Grande e região dos mananciais.
Detecção de plumas de contaminação
Caminhamento elétrico 2D e SEVs para delimitar plumas de hidrocarbonetos ou chorume em áreas industriais de São Bernardo do Campo, correlacionando baixas resistividades com zonas impactadas e gerando subsídio para remediação.
Investigação geotécnica para fundações e túneis
Linhas de resistividade ao longo do traçado de fundações de pontes, viadutos e túneis urbanos, identificando matacões, diques de diabásio e variações do topo rochoso que os furos de sondagem isolados não detectam.
Parâmetros típicos
Dúvidas comuns
Qual a diferença entre SEV e caminhamento elétrico?
A Sondagem Elétrica Vertical (SEV) investiga a variação da resistividade com a profundidade em um ponto fixo, expandindo progressivamente a abertura dos eletrodos (AB/2). O caminhamento elétrico mantém a abertura fixa e desloca todo o arranjo ao longo de uma linha, gerando um perfil lateral 2D das variações de resistividade. Em São Bernardo do Campo, usamos SEV para definir camadas horizontais e caminhamento para mapear contatos laterais, como intrusões de diabásio ou bordas de plumas contaminantes.
Quanto custa uma campanha de resistividade elétrica em São Bernardo do Campo?
O investimento parte de $100.000 por linha de SEV ou perfil de caminhamento, variando conforme a profundidade de investigação, o número de eletrodos mobilizados e a extensão da malha. Campanhas que combinam SEVs pontuais e caminhamentos 2D em áreas industriais extensas naturalmente têm custo superior. Emitimos orçamento técnico detalhado após análise do objetivo da investigação e das condições de acesso ao terreno.
A resistividade elétrica funciona em áreas urbanas com interferência elétrica?
Sim, mas exige cuidados específicos. Em São Bernardo do Campo, áreas próximas a linhas de transmissão, redes ferroviárias eletrificadas ou tubulações metálicas geram ruído eletromagnético que pode mascarar o sinal. Nossa equipe aplica filtros notch de 60 Hz, empilha múltiplas leituras para melhorar a relação sinal-ruído e, quando necessário, programa as medições em horários de menor tráfego industrial para reduzir correntes parasitas. O relatório final documenta todas as fontes de interferência identificadas durante a aquisição.
Quanto tempo leva para executar e entregar o relatório?
A aquisição de campo de uma linha de SEV com 10 pontos de sondagem consome de um a dois dias em São Bernardo do Campo, dependendo da abertura máxima de eletrodos e da logística de acesso. O processamento e a inversão geoelétrica, com a geração do modelo de camadas e o relatório técnico interpretativo, são entregues em até cinco dias úteis após a conclusão do campo. Para campanhas maiores com múltiplas linhas de caminhamento 2D, o cronograma é definido caso a caso.
