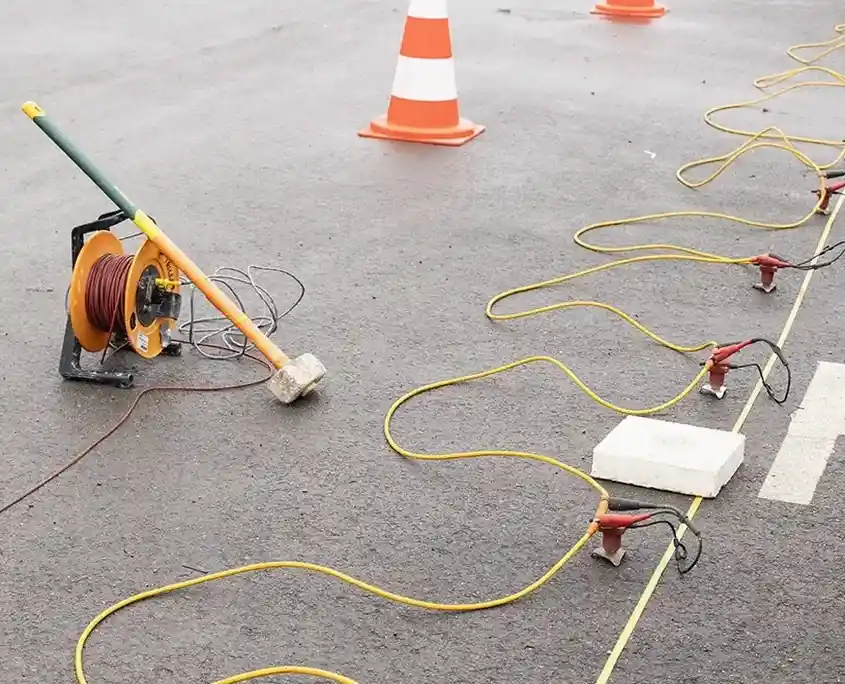

Sao Bernardo do Campo, com seus 809 metros de altitude no alto da Serra do Mar e populacao superior a 800 mil habitantes, enfrenta um cenario geotecnico muito heterogeneo: da crista da serra, onde afloram rochas graniticas e gnaissicas, ate as bacias sedimentares proximas a Represa Billings. A tomografia sísmica de refracao/reflexao se torna uma ferramenta de decisao para quem projeta edificios industriais, galpoes logisticos na Via Anchieta ou condominios residenciais nos bairros elevados. Diferente de uma sondagem pontual, o metodo sismico entrega uma secao continua do subsolo: camadas de solo, topo rochoso, espessura do manto de alteracao e, com reflexao de alta resolucao, estruturas profundas ate 30 ou 40 metros. O laboratorio trabalha com sismografo multicanal e geometria de tiro otimizada para compensar o ruido urbano tipico da regiao. Completamos a investigacao com ensaio CPT quando necessario correlacionar a velocidade sismica com resistencia de ponta em sedimentos argilosos.
A tomografia sismica revela o que esta entre dois furos de sondagem: uma secao continua de velocidades que mostra cavidades, falhas e o mergulho real da rocha.
Abordagem e escopo
Particularidades da região
Compare o bairro Rudge Ramos, com sua planicie aluvionar proxima ao corrego dos Couros, e o bairro Montanhao, no alto do morro com rocha aflorante. No primeiro, a tomografia de refracao encontra camadas de argila mole com Vp abaixo de 500 m/s, sotopostas a aluvioes arenosos; o risco de recalque diferencial e alto e a fundacao precisa atravessar esse pacote. No segundo, a rocha aparece a apenas 2 ou 3 metros, mas esta intensamente fraturada e com velocidades sismicas baixas (Vp entre 800 e 1.200 m/s). Acreditar que a rocha e competente sem imageamento sismico pode levar a subdimensionamento de estacas ou a cortes instaveis. A tomografia entrega um gradiente de rigidez que permite ao projetista escolher a cota de assentamento com seguranca, sem depender apenas de penetrometro manual.
Marco normativo
ABNT NBR 15935:2011 — Ensaios sismicos em solo e rocha, ABNT NBR 15421:2006 — Projeto de estruturas resistentes a sismos, ABNT NBR 6122:2019 — Projeto e execucao de fundacoes
Outros serviços relacionados
Tomografia por refracao (MASW e perfis Vs30)
Aplicamos refracao classica com ondas P e S para definir o perfil de velocidades ate 30 metros. Essencial para classificacao sismica do terreno conforme a NBR 15421 e para calcular a profundidade da rocha sa onde a sondagem a percussao nao avanca.
Tomografia por reflexao de alta resolucao
Usada em tuneis, cortes de estabilizacao e mapeamento de cavernas em saprolito. A aquisicao com janela expandida e empilhamento CMP revela descontinuidades sub-horizontais e mergulhos de camadas que a refracao nao detecta.
Parâmetros típicos
Dúvidas comuns
Qual o custo de uma tomografia sismica em Sao Bernardo do Campo?
O investimento para uma linha sismica de refracao com 24 canais e comprimento de arranjo tipico de 60 metros parte de R$ 100.000, valor que inclui mobilizacao de equipe, aquisicao de dados, processamento tomografico e emissao de relatorio com ART. Esse valor pode variar conforme a dificuldade de acesso, necessidade de reflexao adicional ou extensao do arranjo.
Que tipo de obstaculo subterraneo a tomografia consegue detectar?
O metodo de refracao mapeia a profundidade do topo rochoso e zonas de baixa velocidade associadas a fraturamento intenso. A reflexao de alta resolucao detecta cavidades, paleocanais preenchidos com solo mole e descontinuidades sub-horizontais, como juntas de alivio em taludes de corte.
O ensaio sismico funciona em areas urbanas com ruido de trafego?
Sim. Utilizamos empilhamento vertical (stacking) de multiplos golpes da fonte sismica para melhorar a relacao sinal-ruido. Em Sao Bernardo, aplicamos de 5 a 10 golpes por ponto de tiro e filtros passa-banda para atenuar a vibracao de veiculos pesados, garantindo a qualidade do dado mesmo proximo a rodovias.
Em que etapa do projeto a tomografia sismica deve ser executada?
Idealmente na fase de investigacao complementar, apos as sondagens SPT preliminares. A tomografia e posicionada entre dois furos de sondagem para amarrar a geologia, permitindo extrapolar o perfil de solo ao longo de toda a secao sismica. Isso reduz a incerteza geotecnica antes do dimensionamento das fundacoes.
